曲线数字化工具使用说明

📖 工具简介

曲线数字化工具是一款专业的纸质曲线数字化软件，可以将扫描的纸质曲线图转换为数字数据。通过坐标系映射和描点功能，实现精准的数据提取。所有数据保存在浏览器本地（IndexedDB），支持项目管理和数据导出。

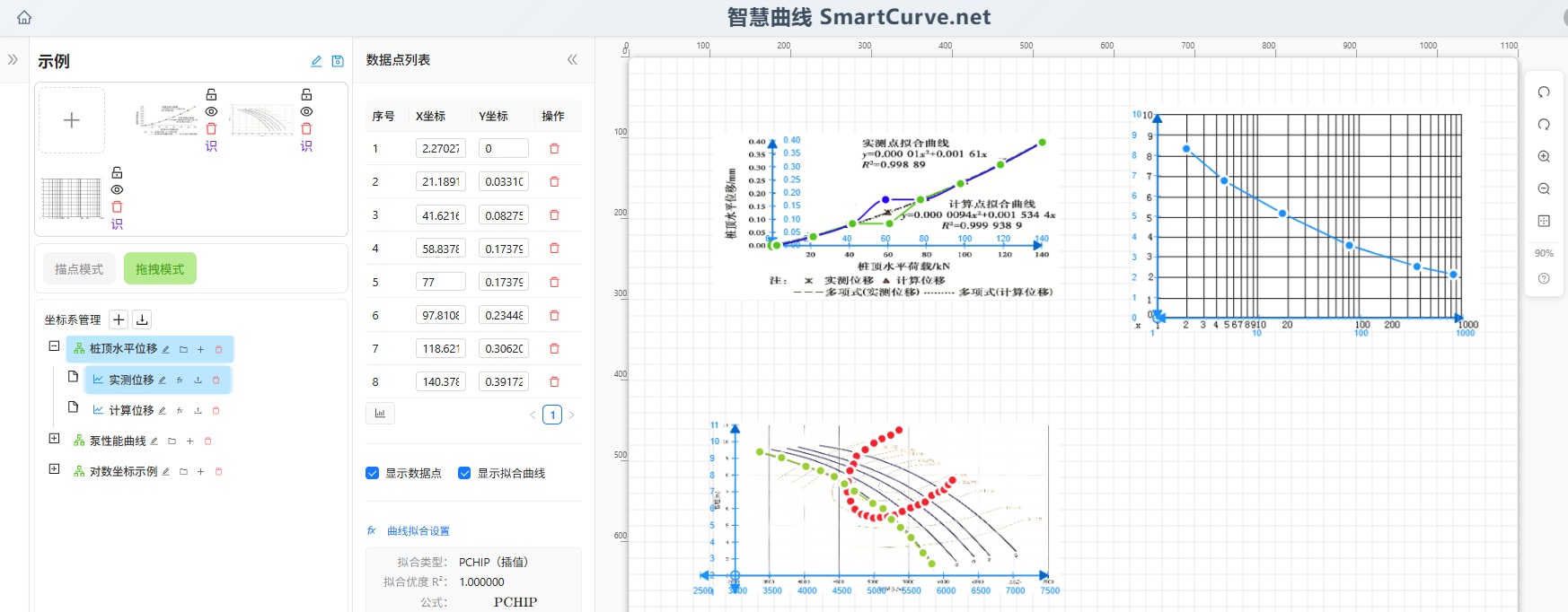

主画面

主画面

建立项目&导入曲线图片

建立项目&导入曲线图片

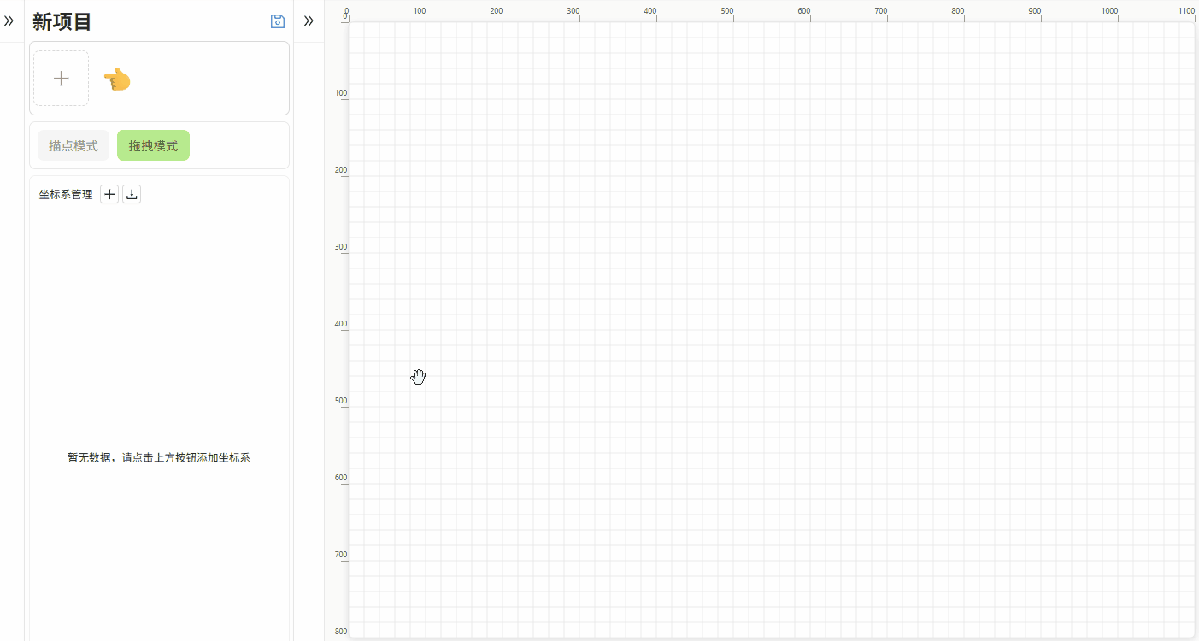

创建坐标系&调整

创建坐标系&调整

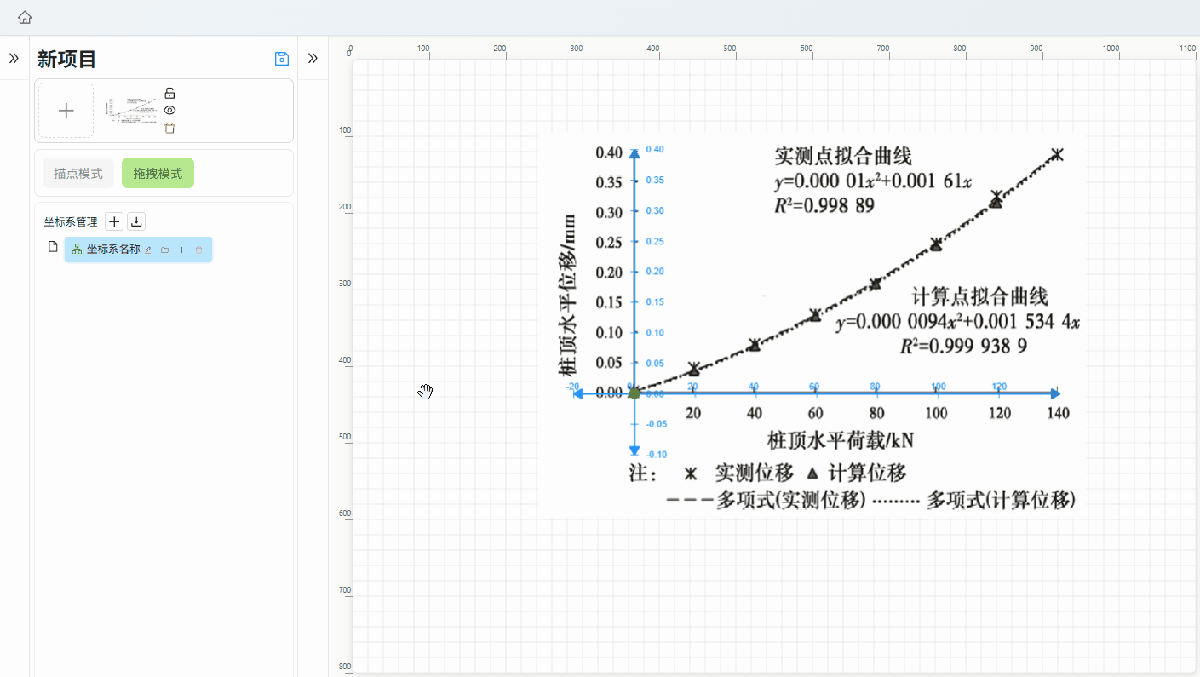

创建曲线&描点

创建曲线&描点

曲线拟合

曲线拟合

👉 智慧曲线 http://www.smartcurve.cn

🚀 快速开始

1. 创建项目

点击左侧项目列表中的"新建项目"按钮，或点击"加载默认数据"查看示例。

2. 添加背景图片

在数据管理面板的图片上传区域点击"+"按钮，选择或拖拽曲线图片文件。

3. 创建坐标系

  1. 点击"坐标系管理"区域的"+"按钮
  2. 配置坐标系参数：
  3. 创建后，拖拽坐标系原点对齐到图片上的坐标原点

4. 添加曲线

在目标坐标系节点上点击"+"按钮，输入曲线名称并选择颜色。

5. 数字化曲线（描点）

  1. 点击曲线节点进入描点模式
  2. 在曲线图片上依次点击鼠标左键添加数据点
  3. 系统自动将像素坐标转换为实际坐标
  4. 按 ESC 键退出描点模式

6. 保存和导出

📐 界面布局

左侧面板

中间画布区域

✨ 主要功能

📁 项目管理

创建项目

加载项目

保存项目

删除项目

重命名项目

🖼️ 背景图片管理

添加图片

图片操作

图片变换（拖拽模式下）

📐 坐标系管理

创建坐标系

坐标系类型

坐标系操作

坐标系调整

坐标系原点

📊 曲线组管理

创建曲线组

曲线组操作

✏️ 曲线管理

创建曲线

曲线操作

🎯 描点模式

进入描点模式

添加数据点

描点模式下的操作

退出描点模式

📍 数据点管理

查看数据点

选择数据点

移动数据点

添加数据点（拖拽模式下）

删除数据点

🎨 拖拽模式

拖拽模式功能

🔍 画布缩放

缩放控制

📏 网格和刻度

网格覆盖层

💾 数据导出

导出坐标系数据

📝 使用步骤

1. 准备工作

  1. 扫描或拍照纸质曲线图，确保图片清晰，坐标轴和曲线都清晰可见
  2. 打开曲线数字化工具

2. 创建或加载项目

  1. 新建项目：点击项目列表中的"新建项目"按钮
  2. 或加载项目：在项目列表中点击已有项目名称加载项目

3. 添加背景图片

  1. 在数据管理面板的图片上传区域点击"+"按钮
  2. 选择曲线图片文件，或直接拖拽图片到区域内
  3. 图片加载后会显示在画布中
  4. 点击图片缩略图选中图片，使其显示在画布上

4. 创建坐标系

  1. 点击"坐标系管理"右侧的"+"按钮
  2. 输入坐标系名称
  3. 设置坐标系参数：
  4. 点击"确定"创建坐标系

5. 调整坐标系

  1. 创建坐标系后，坐标系会显示在画布上
  2. 调整位置：拖拽坐标系原点（绿色圆点）可以移动整个坐标系的位置，使其原点对齐到图片上的坐标原点
  3. 调整轴长度：拖拽X轴或Y轴的箭头可以调整坐标轴的显示长度
  4. 自动更新：调整坐标系后，系统会自动重新计算该坐标系下所有数据点的坐标值

6. 添加曲线

  1. 在目标坐标系节点上点击"+"按钮
  2. 输入曲线名称
  3. 选择曲线颜色
  4. 点击"确定"创建曲线
  5. 曲线创建后会出现在坐标系下级

7. 数字化曲线（描点）

  1. 进入描点模式：在数据管理面板中点击曲线节点，系统自动进入描点模式
  2. 添加数据点：在曲线图片上依次点击鼠标左键添加数据点
  3. 查看坐标：画布上方会实时显示当前鼠标位置的像素坐标和实际坐标
  4. 缩放画布：如需查看细节，可以使用缩放控制按钮或鼠标滚轮放大画布
  5. 调整坐标系：描点过程中可以随时调整坐标系位置和范围
  6. 退出描点模式：

8. 管理数据点

  1. 查看数据点：选中曲线后，右侧会显示"数据点列表"面板（可以折叠/展开）
  2. 编辑数据点：
  3. 添加数据点：在拖拽模式下，右键点击数据点可以在该点之后添加新点
  4. 删除数据点：选中点后按 DEL 键，或在数据点列表中点击删除按钮

9. 保存项目

  1. 点击数据管理面板顶部的保存图标（💾）
  2. 阅读保存提示信息
  3. 点击"我知道了"确认保存
  4. 系统会将项目数据保存到浏览器本地

10. 导出数据

  1. 点击"坐标系管理"区域的导出按钮（⬇️）
  2. 系统会生成Excel文件并自动下载
  3. 文件保存在浏览器的下载文件夹中

📋 使用步骤总结

1. 创建/加载项目
   ↓
2. 添加背景图片
   ↓
3. 创建坐标系并调整位置
   ↓
4. 添加曲线
   ↓
5. 进入描点模式，数字化曲线
   ↓
6. 编辑数据点（可选）
   ↓
7. 保存项目
   ↓
8. 导出数据到 Excel

⌨️ 快捷键

快捷键 功能
ESC 退出描点模式
DEL / Backspace 删除选中的数据点（拖拽模式下）
方向键（↑↓←→） 精确移动选中的数据点或坐标系原点（1像素）
Shift + 方向键 快速移动（10像素）
鼠标滚轮 缩放画布
Ctrl+V 粘贴图片到上传区域

🎯 操作技巧

精确操作

数据质量

⚠️ 注意事项

  1. 数据存储：
  2. 图片质量：
  3. 坐标系参数：
  4. 坐标系调整：
  5. 描点精度：
  6. 描点模式：
  7. 项目保存：
  8. 数据导出：

❓ 常见问题

Q: 如何退出描点模式？

A: 有三种方式：

  1. 按 ESC 键（最快捷的方式）
  2. 点击"拖拽模式"按钮
  3. 点击数据管理面板中的任何编辑、删除、添加按钮

Q: 为什么无法移动背景图片？

A: 可能的原因有两个：

  1. 在描点模式下，背景图片的拖拽和变换操作会被禁用。请先退出描点模式（按 ESC 键或点击"拖拽模式"按钮）。
  2. 背景图片被手动锁定了。请点击图片缩略图上的解锁按钮解锁图片。

Q: 数据保存在哪里？

A: 所有数据保存在浏览器本地（IndexedDB），不会上传到服务器。清除浏览器缓存会导致数据丢失。

Q: 如何备份数据？

A: 可以导出坐标系和曲线数据到Excel文件，或定期保存项目。

Q: 如何删除数据点？

A: 在拖拽模式下，选中数据点后按 DEL 键，或在数据点列表中点击删除按钮。

Q: 坐标系原点如何对齐？

A: 创建坐标系后，拖拽坐标系原点（绿色圆点）使其对齐到图片上的坐标原点。也可以选中原点后使用方向键进行精确移动。

Q: 如何缩放画布？

A: 可以使用画布右上角的缩放控制按钮（放大、缩小、还原），或者在画布上滚动鼠标滚轮进行缩放。

Q: 如何在拖拽模式下添加数据点？

A: 在拖拽模式下，右键点击任意数据点，系统会在该点之后自动添加一个新数据点。新点的位置会根据点击的是最后一个点还是中间点自动计算。

Q: 如何精确移动数据点或坐标系原点？

A: 选中数据点或坐标系原点后，使用方向键（↑↓←→）可以精确移动，每次移动1像素。按住 Shift + 方向键可以快速移动10像素。
